[soon]

Если я неправ проясните мне этот вопрос Если Вас не затруднит.

Вы написали много конкретной лабуды . Для того , чтобы понимать как работает данный энкодер надо его подержать в руках . А вот как проводить юстировку нуля с равнозначными призмами и неравнозначной иглой для этого и держать в руках станок не надо . Можно все нарисовать на бумаге и подумать как это сделать. Сегодня я на обучении людей проточил иглу на нужный градус , потом за 20 секунд перестроил другой угол на притир для восстановления корпуса распылителя и заточил его с другим нужным углом и восстановил корпус на котором был виден изъян . Распылитель перестал капать  и по подачам лег в зону кодировки без дополнительных регулировок.
Добавлено спустя некоторое время

Ставим притир в призмы,выставляем НУЖНЫЙ угол и производим заточку.Вот все просто до безобразия,но теперь имея на руках GR хочу узнать как

А как по вашему работает Хатриж? Делается это просто изготавливается калибр с нужным углом , по нему калибруется угол установки и вперед .Не на одном станков в мире для этих целей энкодер не стоит . Первый поставили на ДЛ , потом Игорь . К тому же придется докупить микроскоп для проверки угла.
Добавлено спустя некоторое время

Сходил попробовал новый метод и..... ну никак не получается выставить притир параллельно камню,не хватает регулировок столика.А если двигать саму верхнюю часть в пазах,то тогда теряется весь смысл "калибровки".

Да не может быть .Сделайте видео как вы делаете.

[STAS58]

А для игл?Включать голову и использовать корпус как шаблон?....

Нет, нужно просто включить голову.

 Берете любую ненужную иглу с такими же базовыми размерами как и ту что хотите проточить.
Ставите иглу на станок. Между камнем и глой снизу ложите лист желательно ярко освещенный белой бумаги.  Камень  можете не включать и подводите иглу как можно ближе к камню. При правильно усиановленном микроскопе вы увидите между камнем и иглой за счет отраженеого с листа бумаги света  зазор в несколько микрон.

Выставляете равномерный зазор между кончиком и камнем. Прсле этого отводите иглу включаете станок и проверяете зазор еше раз, но не допуская ксания, затем   окрашиваете кончик черным фломастером. Включаете станок и подводите иглу. Если все сделано праавильно момен касания лекго определится по блеску металла. Он должен проявится по всему кончику  равномерно, если сьем происходит только с кончика или с задней части значит угол выставлен не верно.
При рвномерном сьеме погрешность угла выставленеая таким методом равняется 60 градусов ± 15 минут.  Сверял по угломерному микроскопу. После этого устанавливаете рабочую иглу и вперед за орденами.
Как видите ничего сложного.

[Deniss]

Нет, нужно просто включить голову.   При рвномерном сьеме погрешность угла выставленеая таким методом равняется 60 градусов ± 15 минут.  Сверял по угломерному микроскопу. После этого устанавливаете рабочую иглу и вперед за орденами.Как видите ничего сложного.

Стас, ARTImen уже писал, но текст был проигнорирован, случайно или намеренно не знаю. Упор призм идет в 2 точках, цилиндр хвостовика и передний цилиндр. Я сравнивал, разница по диаметрам хвостовик-передний цилиндр распылителей есть, и она бывает достаточно значительна, настолько что  угол меняется не на минуты а на десятки минут ... Так что как я и говорил угломер не имеет смысла при работе с распылителями, проще ориентироватся по другому алгоритму. Енкодер имеет смысл только для притиров так как там нет перепадов высот на призме

[Avtomehanik]

 Вот видете, и калибры с энкодерами оказывается вовсе не нужно заказывать и долго ждать. Согласен со Станиславом Ивановичем, что лучше и точнее, чем родная заводская иголочка, калибра и не придумаешь.

[STAS58]

....Так что как я и говорил угломер не имеет смысла при работе с распылителями...

Динис измеять угол прямо по игле...

Уже отстроеным станком протачиваешь грузовую иглу  только старую большего диаметра.  Угломер ее видит прекрасно.

[ARTImen]

Нет, нужно просто включить голову.
Берете любую ненужную иглу с такими же базовыми размерами как и ту что хотите проточить.

Боюсь спросить.... по поводу обработки PINа на этом станке при помощи энкодера такая же прикольная тема с каждым углом?
Добавлено спустя некоторое время
Грамотный станок должен быть сделан так, чтобы даже 2 минуты можно было на нём выставить без проблем без всяких пересчетов с калькулятором в руках...

[STAS58]

Боюсь спросить.... по поводу обработки PINа на этом станке при помощи энкодера такая же прикольная тема с каждым углом?

Я уже писал. Под пины у меня отдельная шлифовалка. Но после того как появились пины Игоря я разбалывлся за год  с небольшим я не проточил ниодного пина.

P.S значит у меня безграмотные станки.

[soon]

Енкодер имеет смысл только для притиров так как там нет перепадов высот на призме

Денис , ты хоть пургу не неси а вначале подумай.
Добавлено спустя некоторое время

Грамотный станок должен быть сделан так, чтобы даже 2 минуты можно было на нём выставить без проблем без всяких пересчетов с калькулятором в руках...

А чем ты мерить собрался ? Можно конечно , но дорого. Уже думали , так , что не считай себя умнее всех предложи идею , чтобы  дешево и точно. Да и сделай массово и чтобы не 250К а потом садись за пиво.

[tivalik6]

Сделал фото.Надеюсь видно, что в таком положении не подвести притир к камню.

[ARTImen]

Я уже по-моему писал, что Д'Артаньяном я себя не считаю и опыта , а так же знаний в определенных сферах , у находящихся здесь на форуме людей - небольшой его части) гораздо больше чем у меня....
У ДЛ Есть конструкторы и разработчики Вот они и должны привязать Воображаемую ось X к камню так, чтобы ось Х была ноль. А уже от этой оси энкодер и должен мерить углы. А так этот энкодер на станке тоже самое что ставить метки на транспортире и пересчитывать Градусы . Плюс его только в том что можно поставить 0 в любом месте И от этого плясать. Только все измерения должны быть не от щели между камнем и иглой а от 0 поворотного стола.
Я не занимаюсь изготовлением и продажей, Я занимаюсь работой. А по поводу что дорого Я не думаю что покупка 3 или 4 станков и оснащение их каждый раз всякими новыми девайсами обойдётся дешевле. + на всё это надо больше места. Все эти станки известны ещё наверное с сороковых годов (точно не могу сказать возможно я утрирую) но очень давно - по обработке распылителей.
А после хороший работы не грех вечерком бутылочку пивка пропустить

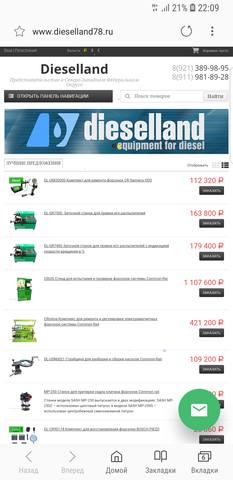

28124967294.html][/URL
По-моему посчитать несложно если как некоторые говорят для каждой операции нужен свой станок.

Добавлено спустя некоторое время
А чем ты мерить собрался ? Можно конечно , но дорого. Уже думали , так , что не считай себя умнее всех предложи идею , чтобы  дешево и точно

По-вашему 180000 это дёшево? Что же тогда на ваш взгляд слишком дорого?

[tivalik6]

  Только все измерения должны быть не от щели между камнем и иглой а от 0 поворотного стола.

До покупки я то же так думал,а тут оказывается как то все по другому.Только вот парадокс в том что никто не знает как.
 Способов замера угла великое множество,но покупая станок стоимостью больше двух штук евро,как то нет желания точить,потом бегать сверять,потом поправлять и т.д


[soon]

Сделал фото.Надеюсь видно, что в таком положении не подвести притир к камню.

А зачем в таком положении подводить к камню , я ваш прикол не понял . Вы , что хотите затупить притир?

[ARTImen]

А зачем в таком положении подводить к камню , я ваш прикол не понял . Вы , что хотите затупить притир?

Притир можно по оси сдвинуть назад и повернуть стол под нужным углом.
Рабочая часть торцевая, а не боковая...
Добавлено спустя некоторое время

До покупки я то же так думал,а тут оказывается как то все по другому.Только вот парадокс в том что никто не знает как.

Согласен. Способы могут быть разные, как и станки, но я думаю ( моё субъективное мнение), что если ноль всегда в одном месте, то проще работать.

[tivalik6]

Ноль как выставить?каким конкректно местом притира подвести к камню?

[soon]

Набросал маленькое руководство калибровки станка :
 все нужные нам углы устанавливаются по шкале энкодера в отрицательную или положительную сторону , хотя плюс это или минус данный энкодер не отображает , но обладает довольно высокой точностью .
Это можно добавить в руководство на станок .
Добавлено спустя некоторое время
Немного исправлю на "данном станке используются равнозначные призмы ........ итак далее по тексту

Вы бы внимательно читали , что написано ранее . Меня за эти цитаты  модераторы иметь будут . Надеюсь вы поняли.Для притира угол иной такой какой вам надо. Раз нет энкодера значит по калибрам , если нет калибра то по  углу притира +- 1 градус в притире роли не играет.
